方形摇摆筛

方形摇摆筛

产品优势:方形摇摆筛采用柔和的摇摆形式进行筛分,可有效保护毛料物质的颗粒原状不被破坏,特别适用于易燃易爆易静电的物料。

层数:1.5

有效筛分面积:3-4.5(㎡)

应用范围:化工、食品、制糖、陶粒、采矿、冶金、饲料、医药、建材、矿山、粮食、造纸 等

适用物料:淀粉、食盐、砂糖、奶粉等

7*24小时免费咨询热线
0373-2682333

在线咨询 在线咨询

方形摇摆筛产品介绍

方形摇摆筛将动力源通过皮带传动链接曲轴装置来产生摇摆式的运动,在将此运动传至筛面,从而使物料在筛机前部迅速均布散开,达到高效筛分的目的。单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,方形摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备,它广泛应用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。

方形摇摆筛特点

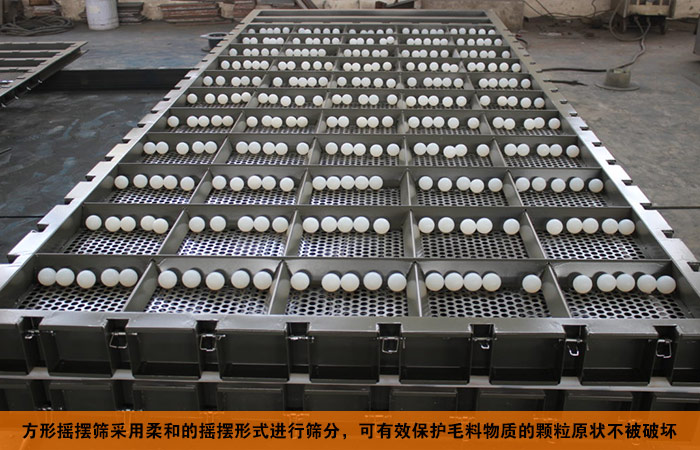

1.该设备采用先进的防堵设计,可适用于是筛分难度大的超精细粉末,采用5中不同的清洁方式对筛网进行清理。

2.圆形积木状的拼装结构,便于拆、装,出料口360度旋转。

3.密封性的结构将作业声响降至低,分贝低至75分贝,环保!

4.方形摇摆筛采用柔和的摇摆形式进行筛分,可有效保护毛料物质的颗粒原状不被破坏,特别适用于易燃易爆易静电的物料。

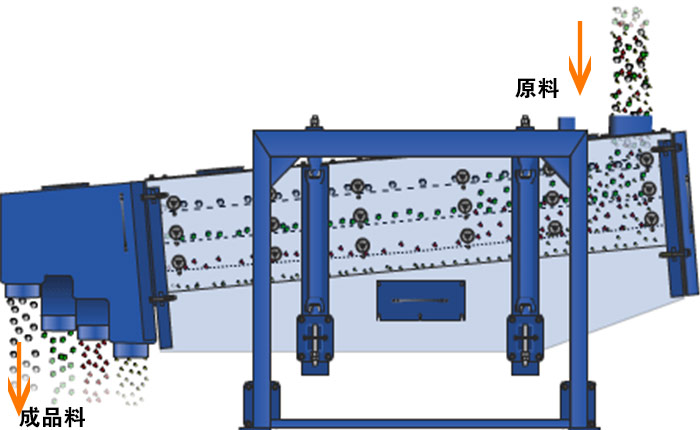

方形摇摆筛工作原理

从筛机摇动体即筛箱运动轨迹来看 ,方型,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理, 其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。回旋筛的工作原理为,筛机起动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作平面回旋式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出, 完成筛分工作。

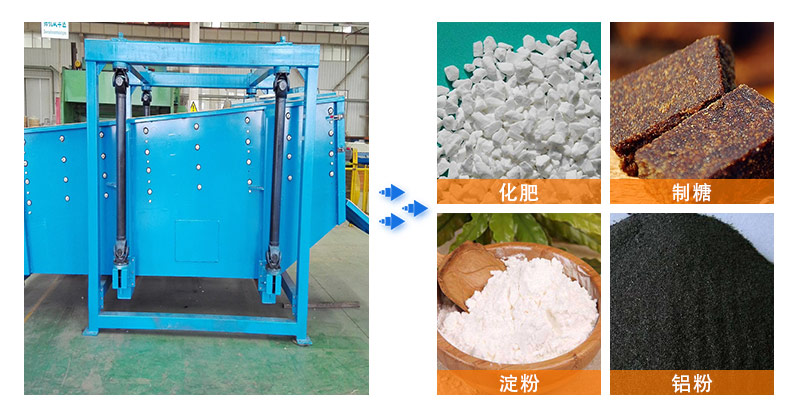

方形摇摆筛适用范围

化工行业:化肥、树脂、三聚氰胺、纯碱等;

食品行业:淀粉、食盐、砂糖、奶粉、调味品等;

冶金、有色金属、非有色金属、磁性材料等。

方形摇摆筛技术参数

型 号 有效筛分面积(㎡) 功率(kW) 筛面倾角(°) 层数 回转频次(r/min) 筛箱行程(mm)
FYBS1030 3 3 5~8 1-5 180-260 25-60
FYBS1036 3.6 3 5~8 1-5 180-260 25-60
FYBS1230 3.6 4 5~8 1-5 180-260 25-60
FYBS1236 4.32 4 5~8 1-5 180-260 25-60
FYBS1530 4.5 5.5 5~8 1-5 180-260 25-60
FYBS1536 5.4 5.5 5~8 1-5 180-260 25-60
FYBS1830 5.4 7.5 5~8 1-5 180-260 25-60
FYBS1836 6.48 7.5 5~8 1-5 180-260 25-60
