圆形摇摆筛

圆形摇摆筛

产品优势:圆形摇摆筛由于结构和工作原理,使得圆形摇摆筛特别适用于对微粒状物料和微细粉物料的筛分处理。

功率:0.5-5.5(KW)

筛网面积:0.21-5.31(m2)

应用范围:化工、医药、食品与香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业等

适用物料:玻璃、医药、淀粉、活性炭、石英砂等等

7*24小时免费咨询热线
0373-2682333

在线咨询 在线咨询

圆形振动筛产品介绍

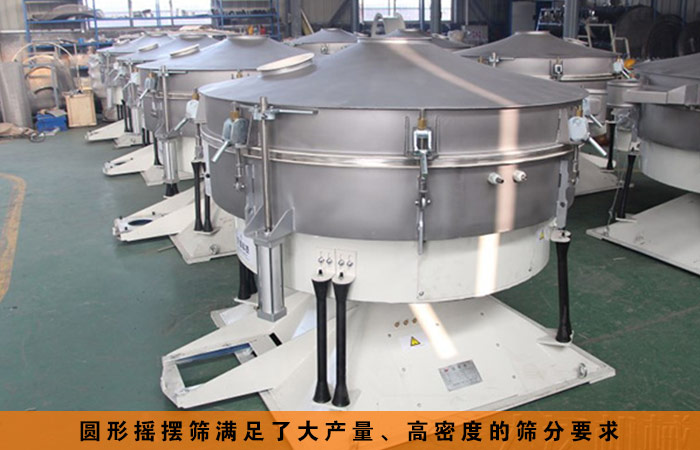

圆形摇摆筛是为了满足大产量、高密度的筛分要求,而特殊设计的一种多用途新型高效筛分设备。由于结构和工作原理使得圆形摇摆筛特别适用于对微粒状物料和微细粉物料的筛分处理。其全新的设计理念,使之成为接近手工筛分作业的筛分设备,巧妙的把筛、簸结合起来,可通过调整经向角和切向角,改变物料在筛面停留时间和运动路线,达到佳筛分效果。

圆形振动筛工作原理

从运行轨迹来看,摇摆筛是一种非线性惯性振动筛。基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随著粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素。

圆形摇摆筛的特点

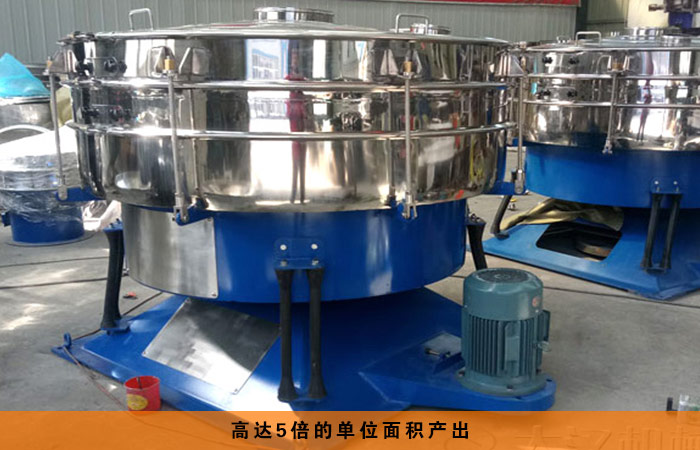

1.高达5倍的单位面积产出;

2.精确到6级分离,筛分效率高达90%-99%;

3.使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞;

4.密闭除尘,操作安全;加速度比振动筛低4-5倍,筛分零件寿命提高而维护减少;

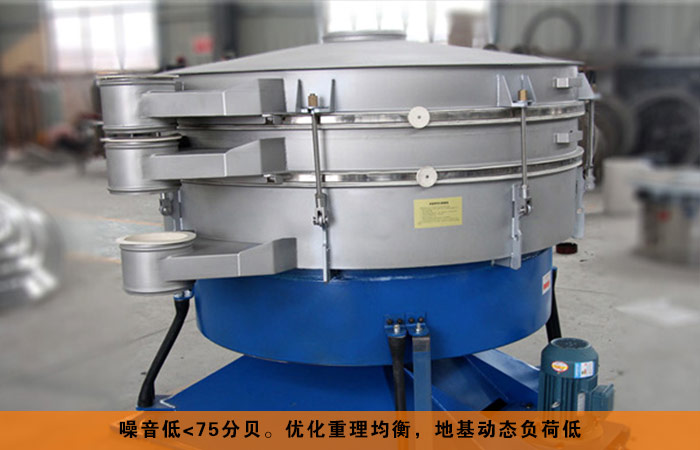

5.噪音低<75分贝。优化重理均衡,地基动态负荷低。

圆形摇摆筛适用范围

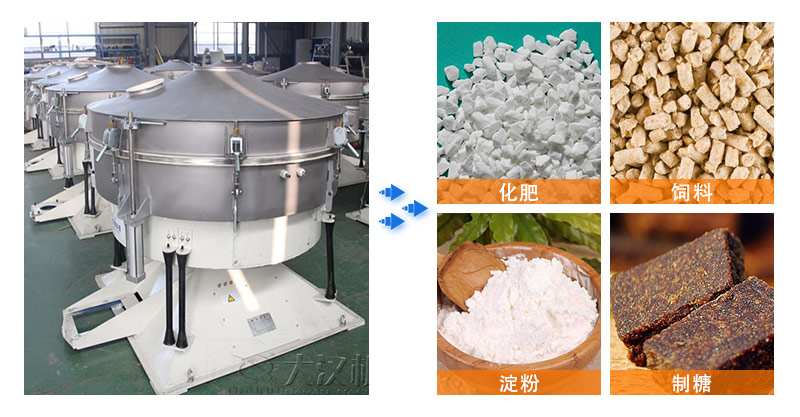

圆形摇摆筛适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、糖业、盐业、粮食等各种与颗粒、粉粒有关行业的干、湿式筛分。

圆形摇摆筛技术参数

型号 有效筛分直径(mm) 有效筛分面积(㎡) 筛面斜角(°) 层 数(s) 功 率(kw)
GFBD-600 Φ600 0.21 0-10 1-5 0.75
GFBD-1000 Φ1000 0.66 0-10 1-5 1.1
GFBD-1200 Φ1200 0.98 0-10 1-5 2.2
GFBD-1600 Φ1600 1.81 0-10 1-5 4
GFBD-2000 Φ2000 2.80 0-10 1-5 5.5
GFBD-2400 Φ2400 4.15 0-10 1-4 5.5
GFBD-2600 Φ2600 5.31 0-10 1-4 5.5
GFBD-3200 Φ3200 7.50 0-10 1-4 11
