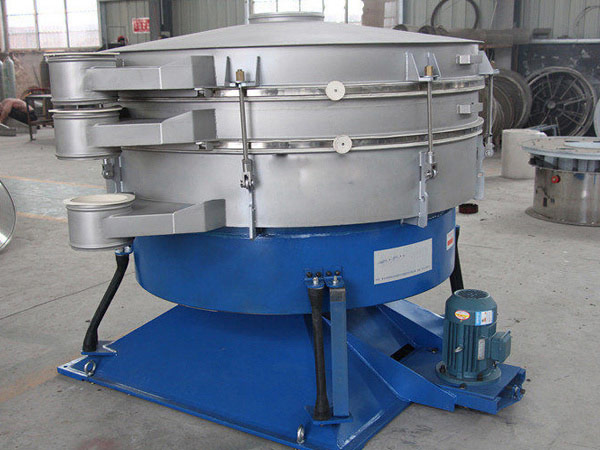

摇摆筛

摇摆筛

产品优势:摇摆筛是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

层 数:1-5(s)

功 率:0.75-11(kw)

应用范围:食品类,化工类,陶瓷类,造纸类,冶金制药类等

适用物料:各种粉尘,颗粒物料的筛分分级,除杂

7*24小时免费咨询热线
0373-2682333

在线咨询 在线咨询

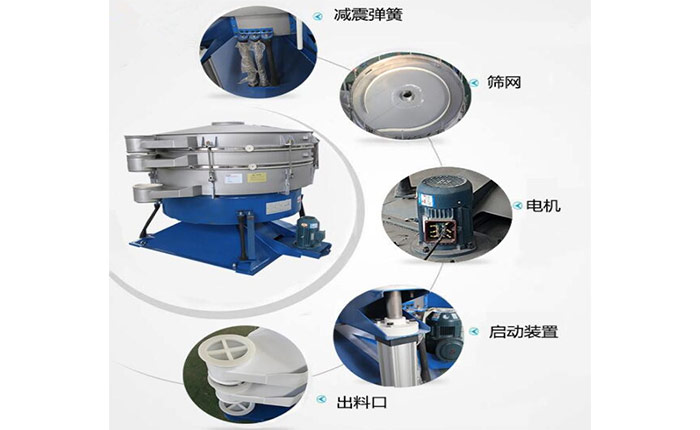

摇摆筛介绍

摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机。简单的筛分是双眼注视双手筛分,摇摆筛分机就是对此的机械模拟,它是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

摇摆筛特点

1、效率高、设计精巧耐用,粉类、不规则形状颗粒均可筛分;

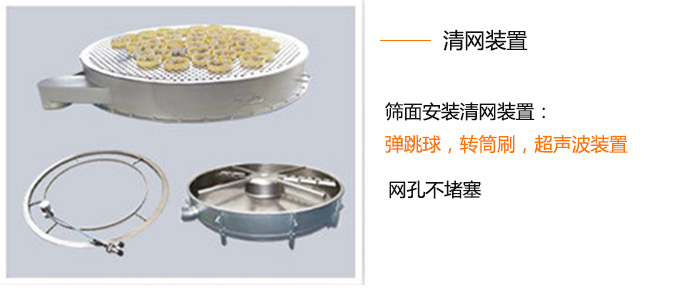

2、 筛面安装清网装置,有效解决堵塞问题;

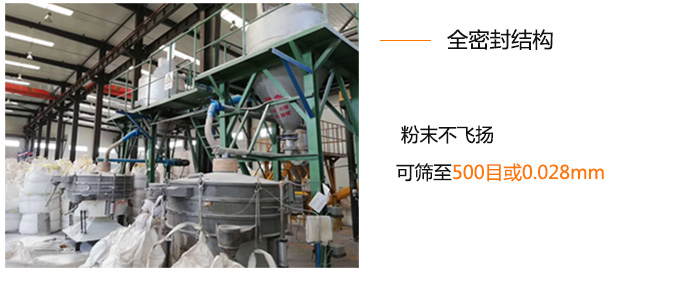

3、 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm;

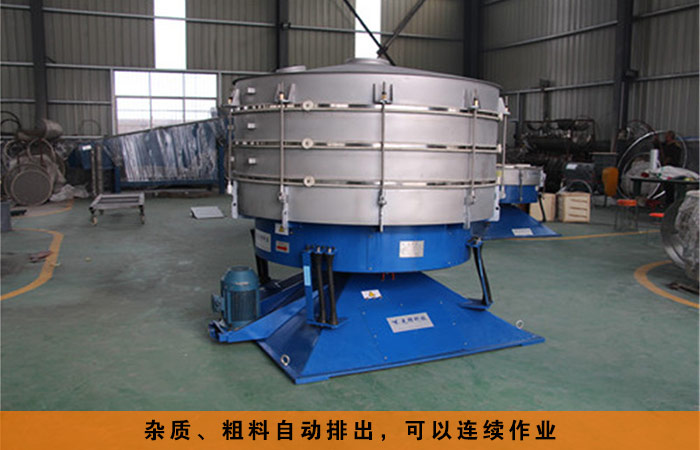

4、 杂质、粗料自动排出,可以连续作业;

5、 筛网使用时间长久, 换网快, 只需3-5分钟;

6、 体积小,节省空间, 移动方便;

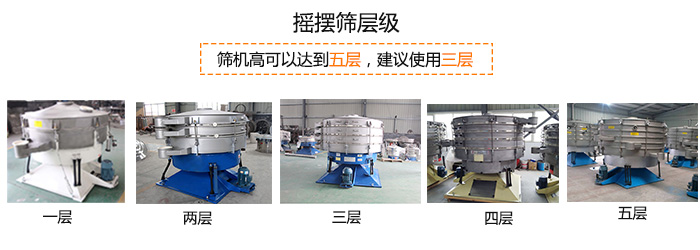

7、 筛机高可以达到五层,建议使用三层。

摇摆筛产品原理

基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。 此次过程在每筛层之间重复进行。

摇摆筛技术参数

型号 有效筛分直径(mm) 有效筛分面积(㎡) 筛面斜角(°) 层 数(s) 功 率(kw)
GFBD-600 Φ600 0.21 0-10 1-5 0.75
GFBD-1000 Φ1000 0.66 0-10 1-5 1.1
GFBD-1200 Φ1200 0.98 0-10 1-5 2.2
GFBD-1600 Φ1600 1.81 0-10 1-5 4
GFBD-2000 Φ2000 2.80 0-10 1-5 5.5
GFBD-2400 Φ2400 4.15 0-10 1-4 5.5
GFBD-2600 Φ2600 5.31 0-10 1-4 5.5
GFBD-3200 Φ3200 7.50 0-10 1-4 11



摇摆筛适用范围

广泛应用于化工、医药、食品与香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业、本业及胶合板、再生资源等行业对精细物料的分级处理作业。
